Cara Mengatasi Gambar Bergaris Diatas

-

 Cara mengatasi gambar bergaris diatas seperti mengkerut


Hay apa kabar semua...???
Semoga kalian dalam keadaan baik dan tetap semangat untuk mencari nafkah dimusim covid-19 ini walaupun semua serba susah

Kali ini saya akan membahas sala satu penyakit tv tabung dengan gejala gambar bergaris diatas seperti ada mengkerut

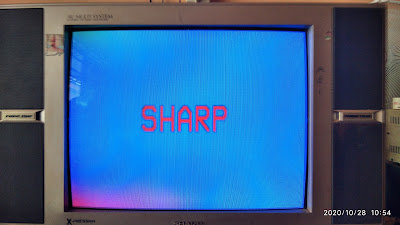

Seperti pada gambar di bawah saya kadih contoh tv tabung SHARP



Seperti itu terlihat gambar seperti ada kerutan di bagian atas layar

Untuk penyakit seperti itu diakibatkan karena ic vertikal mengalami kekurangan tegangan supply
Pada umumnya tegangan vertikal 26-30V untuk single supply dan 12-15V untuk supply CT

Gejala seperti itu sering kita alami pada tv yang mengambil supply vertikal dari fbt dan setelah kita ganti fbt dengan kualitas KW sering mengalami tegangan out di kaki fbt gak sesuai komposisi yang dibutuhkan kadang kebesaran kadang juga kekecilan

Kalau kebesaran tentu kita harus membuat lilitan di ferite fbt guna untuk mengalihkan tegangan yang dibutuhkan supaya sesuai dengan yang dibutuhkan

Yang akan saya bahas kali ini adalah yang kekurangan
Untuk cara mengatasinya bila tegangan vertikal kurang yaitu kita harus menambah

Caranya yaitu dengan ini

Kita tabah lilitan di ferite fbt untuk menambah tegangan yang kurang

Saya kasih contoh yang saya kerjakan adalah tv SHARP tegangan vertikal hanya 23V berarti untuk mencapai normal 26V masih kurang 3V lagi

Kita potong jalur dari kaki fbt dan sambung dengan kabel trus lilitkan di ferite fbt lalu sambung kembali seperti pada gambar dibawah



Seperti itu

Untuk cara melilitnya kita harus lilit dulu satu per satu dan sambil diukur untuk mencegah tegangan terlalu besar nantinya

Kita lilitkan kabel di ferit fbt kalau misal tegangan malah berkurang kita rubah arah lilitan kalau misal tadi kita awal melilit dari kanan kita pindah dari kiri hingga kalau kita coba 1 lilitan dulu tegangan akan bertambah sekian V

Saya kasih contoh seperti yang sudah saya lilit di ferite fbt




Tegangan yang saya butuhkan adalah 3V dan hasil pengukuran tegangan itu di dapat dengan 2 lilitan saja

Setelah kita lilit maka kita ukur tegangan apakah sudah cukup untuk tegangan yang diperluka yaitu 26-30V saja

Untuk yang saya kerjakan hasilnya lumayan bagus gambar jadi normal karena tegangan vertikal sudah mencukupi sesuai yang dibutuhkan






Oke sekian cerita dari saya cara mengatasi gambar ada garis di atas layar yang diakibatkan kekurangan tegangan ic vertikal

Sekarang saya akan lanjut ngopi dulu sebelum memulai aktifitas dipagi hari



Kritik dan gorengan silahkan tulis di kolom komentar atau ada yang mau ditambahkan seperti goreng pisang atau goreng tempe

Insya Allah saya akan kembali dengan goreng singkong
Eeh dengan artikel lain yang masih berhubungan dengan masalah servis elektronik

Saya Nurjaman Elektro
Selamat beraktifitas semoga semua dalam keadaan sehat wal'afiat dan dimudahkan rizki oleh tuhan untuk kita mencari nafkah demi keluarga kita tercinta

Wasalammu'alaikum WR WB
