 Assalamuallailum WR WB   Kali ini saya dapat garapan TV China dengan gejala OSD bergetar yang saya maksud OSD adalah tampilan menu, No chanel, No volume Tapi pda umumnya orang menyebutnya OSD (On Sreen Display) Untuk kasus tersebut umumnya terjadi pada Mesin TV China yang memakay ic program terpisah seperti seri LC dan ic crouma seri LA Seperti inilah tampilannya Penyebabnya tiada lain dan tiada bujan yaitu jalur AFC yang masuk ke ic program Jalur AFC dari pin FBT di bagi menjadi 2 bagian pada ic program yaitu masuk ke H-sync dan ke V-sync Jadi untuk kasus itu OSD bergetas ke sampin jadi masalah terjadi pada bagian H-sync sehingga OSD tidak Syncron secara Horizontal Apabila begetar keatas kemunkinan terjadi masalah pada V-sync sehingga OSD tidak Syncron secara Vertikal Terjadi masalah pada jalur AFC yang menuju ic Program uga bisa menyebabkan OSD hilang total tetapi tampilan gambar normal hanya saja kita bingung menentukan ini Volume di berapa dan siaran di No belapa juga kita akan bi

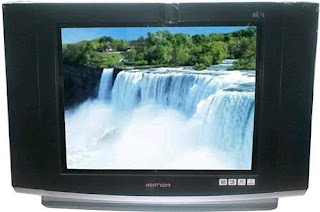

 Assalamualaikum Salam sukses bagi kalian semua baik para pemula ataupun yang sudah mahir di bidang reparasi perangkat elektronik Pada kesempatan kali ini saya akan membahas cara perbaiki atau analisa kerusakan TV polytron tabung yang kendalanya hanya lampu indikator berkedip-kedip Untuk kerusakan seperti itu bukan protek tapi kegagalan system atau perangkat microcontrol gagal bekerja Supaya mempermudah proses analisa tentu kita harus tahu dulu prinsip kerjanya Oke saya bahas dulu sedikit prinsip kerjanya supaya sedikit faham Sa'at perangkat tersambung ke listrik maka PSU akan mengeluarkan tegangan namun tegangan tersebut kondisi lemah atau drop yang stabil hanya tegangan 5VD untuk menyuply blok microcontrol pada ic program Dinama tegangan itu di ambil dari sumber tegangan 50V dari Power Supply Unit (PSU) yang dalam posisi stenby jadi semua tegangan dalam posisi drop Setelah microcontrol mendapat tegangan dia akan mulai bekerja dan mengontrol kondisi mesin sesa'at dengan member

Assalamu'alaikum semuanya Kembali berjumpa lagi sama saya Nurjaman Elektro Kali ini saya akan membahas tentang gangguan Vertikal pada TV CRT seperti ada garis putih di bagian atas atau melipat khusus pada Vertikal single Voltage Kemarin saya dapat servisan TV POLYRTON 21" dan mesin sudah bukan type aslinya Dia pakai POLYTRON 14" yang gak tau juga type berapa yang pasti dia pakai Vertikal sigle Voltage bukan Cimetris seperti pada POLYTRON pada umumnya tapi dia mesin POLYTRON asli Kendalanya yaitu dia ada garis putih di bagian atas seperti yang kurang tegangan pada supply ic Vertikal Kemudian saya ukur tegangan ic Vertikal terukur 25V saya rasa itu kurang  Terus saya tambah lilitan di bagian ferrite fbt tegangan menjadi 27V dan coba hidupkan kembali ternyata masih sama sajah Terus buka Service Mode dan geser Vrtikal dan masih saja gak mau hilang Dengan sedikit jengkel saya coba untuk bersabar dan mulai buka skema pada skema TV China yang pakai Vertikal single Voltage Cari u

 Assalamualaikum WR WB Lama tak bikin tutorial karena agak sedikit malas terlalu sibuk cari rupiah yang lumayan sebakin kesini semakin sulit Oke... Kali ini saya akan membagikan tutorial cara menyambung kabel fbt/flayback tanpa lem Kadang kalau kita mengambil fbt cabutan dari mesin tv lain ada yang pendek kabel anode nya dan kurang leluasa di pasang  Mungkin juga kita ingin menyambungnya tapi takut bocor karena tegangan fbt yang teramat besar kisaran 20kv jadi apabila terjadi kebocoran tegangan langsung akan menyambar ground atau benda di dekatnya Nah tak perlu khawatir ada cara untuk menyambung kabel anode fbt tanpa menggunakan lem  Cukum cuma karet bekas kop fbt dan solasi hitam saja dijamin aman Pertama siapkan kop fbt terus potong selongsongnya yang biasa buat masuk kabel Terus kupas kabel sependek mungkin biar solderan gak terlalu panjang srperti gambar dibawah Seperti itu buat untuk menyambung sependek mungkin  Setelah itu sambung seperti biasa dan masukan selongsong karet kop fb

 how to repair sharp tv the picture is not full Kalau anda memperbaiki TV CRT sharp dengan kerusakan fbt dan anda mengganti dengan fbt kualitas KW atau cabutan yang typenya kurang sesuai misal anda mengganti fbt sharp slims dengan fbt yang biasa mungkin kendala baru akan ada seperti gambar kurang penuh kesamping kiri dan kanan Nah terus apa yang anda lakukan sementara itu anda bingung untuk melebarkan gambar kesamping kiri dan kanan Tentu harus ada perubahan nilai komponen seperti C damper yang ada di bagian Horizontal tapi anda bingung mencari nilai C yang pas atau malah gak ada C damper untuk penggantinya Jangan khawatir semua bisa diatasi dengan seutas kabel Untuk caranya akan saya jelaskan di bawah namu sebelum saya bahas lebih lanjut mari kita lihat contohnya terlebih dahulu Nah seperti itu caranya yaitu kita tambahkan lilitan kabel di ferite fbt Untuk kabel yang bawah saya lilit untuk menambah tegangan VCC vertikal Untuk yang atas saya lilit untuk melebarkan Horizontal Kita akan

 Cara mengatasi gambar bergaris diatas seperti mengkerut Hay apa kabar semua...??? Semoga kalian dalam keadaan baik dan tetap semangat untuk mencari nafkah dimusim covid-19 ini walaupun semua serba susah Kali ini saya akan membahas sala satu penyakit tv tabung dengan gejala gambar bergaris diatas seperti ada mengkerut  Seperti pada gambar di bawah saya kadih contoh tv tabung SHARP  Seperti itu terlihat gambar seperti ada kerutan di bagian atas layar Untuk penyakit seperti itu diakibatkan karena ic vertikal mengalami kekurangan tegangan supply Pada umumnya tegangan vertikal 26-30V untuk single supply dan 12-15V untuk supply CT  Gejala seperti itu sering kita alami pada tv yang mengambil supply vertikal dari fbt dan setelah kita ganti fbt dengan kualitas KW sering mengalami tegangan out di kaki fbt gak sesuai komposisi yang dibutuhkan kadang kebesaran kadang juga kekecilan Kalau kebesaran tentu kita harus membuat lilitan di ferite fbt guna untuk mengalihkan tegangan yang dibutuhkan supay
