Cara Memotong Jalur Pada Panel LSC320AN09-G01

-
Gambar
 Sering kita jumpai kasus pada panel LSC320AN09-G01 terjadi blank sreen diakibatkan terjadi short kecil dari GIP scandrive sehingga tegangan dari ic multi power supply terproteksi Solusinya tentu sudah pada tau yaitu potong jalur data  Untuk mendapatkan hasil gambar yang sempurna seperti pada aslina sebelum di potong jalur  Maka cara pemotongan jalur harus tepat maka gambar akan halus seperti sedia kala tanpa ada serat kasar pada gambar Tapi masih banyak yang pelum rapih dalam pengerja'annya  Ada yang cuma potong 1 jalur Ada cuma potong 2 jalur Tentu saja selain gambar menjadi kasar kalau gambar bisa kembali itu juga akan menyebabkan jalur yang lain akan cepat short kembali jadi kurang awet Nah di bawah saya beri tanda pada gambar jalur mana saja yang harus di potong  Dengan cara itu selain gambar menjadi halus seperti aslinya juga lumayan awet Itu adalah jalur CKV1 CKV2 CKVB1 CKVB2 STV Semoga bermanfa'at
Posting Komentar

Memperbaiki Samsung UA32N4001AK Tidak Mau Start

-

Kali ini saya memperbaiki LED TV SAMSUNG UA32N4001AK gejalanya tidak mau start tapi lampu indikator menyala hanya melotot saja





Kata yang punya sih kemarin bisa nyala pas pagi dinyalakan ko gak mau nyala

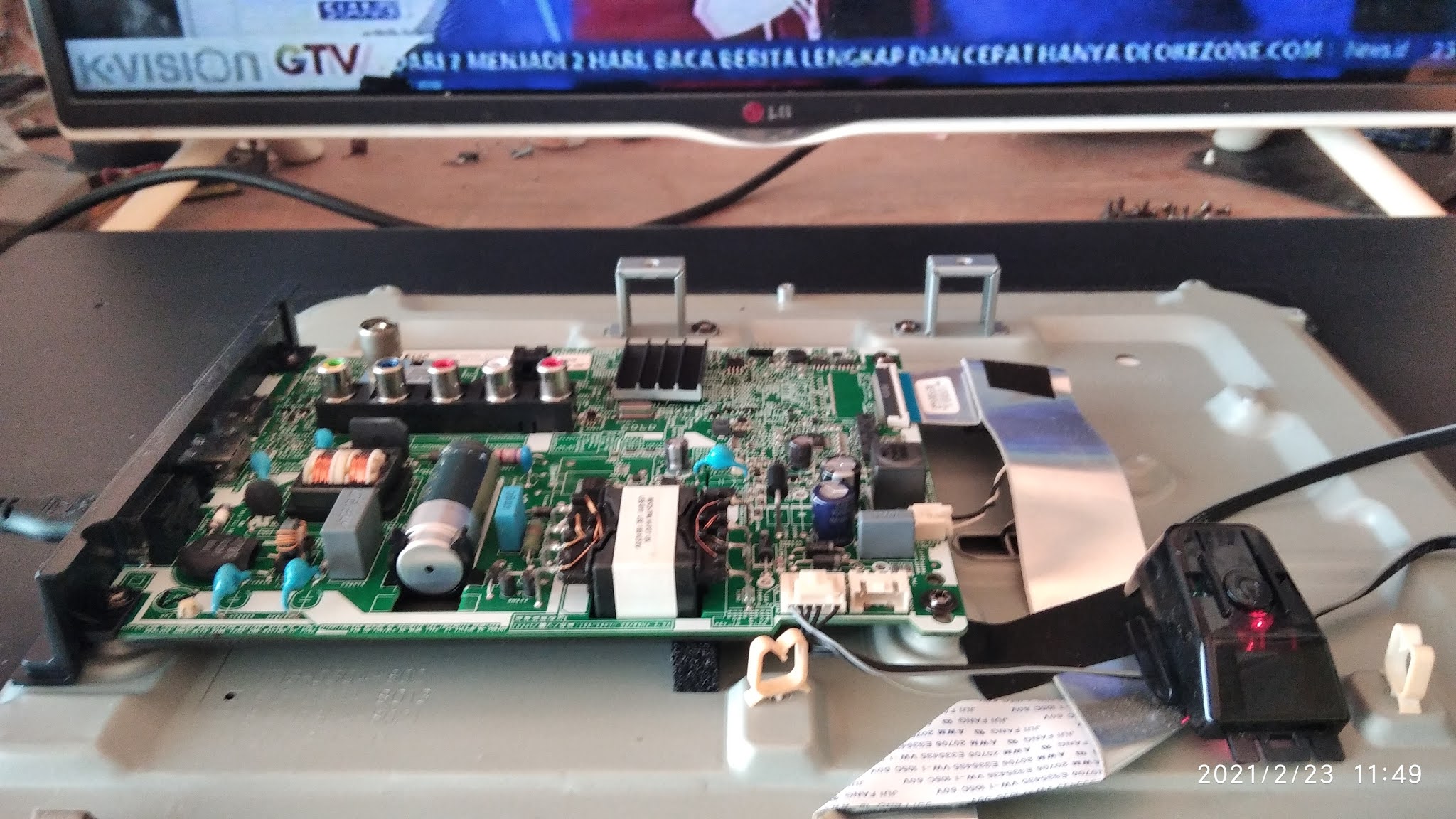

Langsung saja saya bongkar tutup belakang dan amati mesinnya ukur tegangan tidak ada masalah


Kemudian ambil senjata sakti CH431A

Terus cabut ic memory 25Q64 pasang ke CH431A coba read terbaca unknown

Terus coba erase bisa dihapu

Coba read kembali ic memory bisa kosong


Lanjut isi lagi dengan Firmware yang baru dan proses Writ berjalan

Namun ketika Verifikasi memory Error


Rupanya ini dia masalahnya dan memang sering terjadi masalah pada SAMSUNG tipe ini itu dia masalah sering terjadinya korupsi pada data Firmware


Aaaah ini memory macam pejabat saja


Mulai lah cari memory pengganti dan dapat dari bekas mainboard LG ic memory WINBOND 25Q64 langsung isi dengan data Firmware baru


Untuk data Firmware bisa kalian DOWNLOAD Disini


Saya pasang memory yang baru

Coba nyalakan TV

Dan TV mau start kembali

Namun dihadapkan pada masalah baru lampu Backlight tidak menyala

Lah ini masalah komplikasi rupanya


Ya sudah ganti saja lampu Backlight ya bukal lampu beklek


Dan Alhamdulillah TV bisa ditonton kembali




Itulah cara memperbaiki SAMSUNG UA32N4001AK yang gak mau start dan lampu indikator menyala


Semoga bermanfaan baik tutorialnya ataupun Firmware yang saya Upload bisa kalian DOWNLOAD di google Drive saya


Terimakasih atas kunjungannya di Blog saya yang sederhana dan alakadarnya
