Cara Memotong Jalur Pada Panel LSC320AN09-G01

-
Gambar
 Sering kita jumpai kasus pada panel LSC320AN09-G01 terjadi blank sreen diakibatkan terjadi short kecil dari GIP scandrive sehingga tegangan dari ic multi power supply terproteksi Solusinya tentu sudah pada tau yaitu potong jalur data  Untuk mendapatkan hasil gambar yang sempurna seperti pada aslina sebelum di potong jalur  Maka cara pemotongan jalur harus tepat maka gambar akan halus seperti sedia kala tanpa ada serat kasar pada gambar Tapi masih banyak yang pelum rapih dalam pengerja'annya  Ada yang cuma potong 1 jalur Ada cuma potong 2 jalur Tentu saja selain gambar menjadi kasar kalau gambar bisa kembali itu juga akan menyebabkan jalur yang lain akan cepat short kembali jadi kurang awet Nah di bawah saya beri tanda pada gambar jalur mana saja yang harus di potong  Dengan cara itu selain gambar menjadi halus seperti aslinya juga lumayan awet Itu adalah jalur CKV1 CKV2 CKVB1 CKVB2 STV Semoga bermanfa'at
Posting Komentar

Memperbaiki LED TV PANASONIC TH-32F302G Mati Stenby

-

Hi sobat jumpa lagi dengan artikel saya Nurjaman Elektro
Kali ini saya akan membahas cara memperbaiki LED TV PANASONIC TH-32F302G dengan kodisi lampu indikator haya melotot merah tidak mau ON



Cara mengatasi hal seperti itu pertama tentu kita harus bongkat dulu chasing nya dan amati tiap komponen di board TV apabila terlihat semua baik dan tidak ada yang gosong atau elco kembung lanjut ke pengecekan tegangan di tiap-tiap bagian



Untuk setiap data teganga kita bisa tentukan untuk board yang memakai chipset TSUMV yaitu

VCC induk 12V
VCC 5V
VSTB 3.3V
VCORE 1.2V
VRAM 1.8V

Utuk titi-titik pengukuran tiap tegangan sobat bisa lihat pada gampar di bawah


Nah kalau tegangan semua sesuai seperti pada label yang saya tulis di gambar
Maka ada 2 kemungknan pada kondisi chipset

1. coba di sentuh body chipset dengan tangan apabila tidak panas tapi cuba hangat biasa kemungkidan kehilangan data flash atau corupt
Langkah perbaikan harus di coba melakukan flash ulang ic memory dangan firmware baru dan untuk firmware sobat bisa download DISINI

2. apabila chipset terasa panas berlebih/over heat maha bisa di pastikan chipset rusak maka sobat perlu mengganti dengan chipset yang baru

Utuk melepas chipset tentu harus punya solder uap dan pastikan tidak merusak jalur-jalur pada kaki ic

Seperti pada garapan saya 2 hari yang lalu TV mati dengan kondisi chipset panas dan tanpa ragu saya bongkar saja chpset dan ganti dengan yang baru


Setiap jalur kaki ic harus tidak ada yang putus agar bila pasang ic baru semua pin akan terkoneksi dengan baik

Pada garapan saya setelah penggantian chipset yang baru maka TV bisa menyala kembali

Oia untuk penggantian chipset pada PANASONIC type ini No chipset yang asli adalah TSUMV56RUU-0055 karena No yang sama persis tidak ada di jual maka ganti dengan No yang beda ujungnya saja yaitu TSUMV56RUU-Z1 dijamin sama

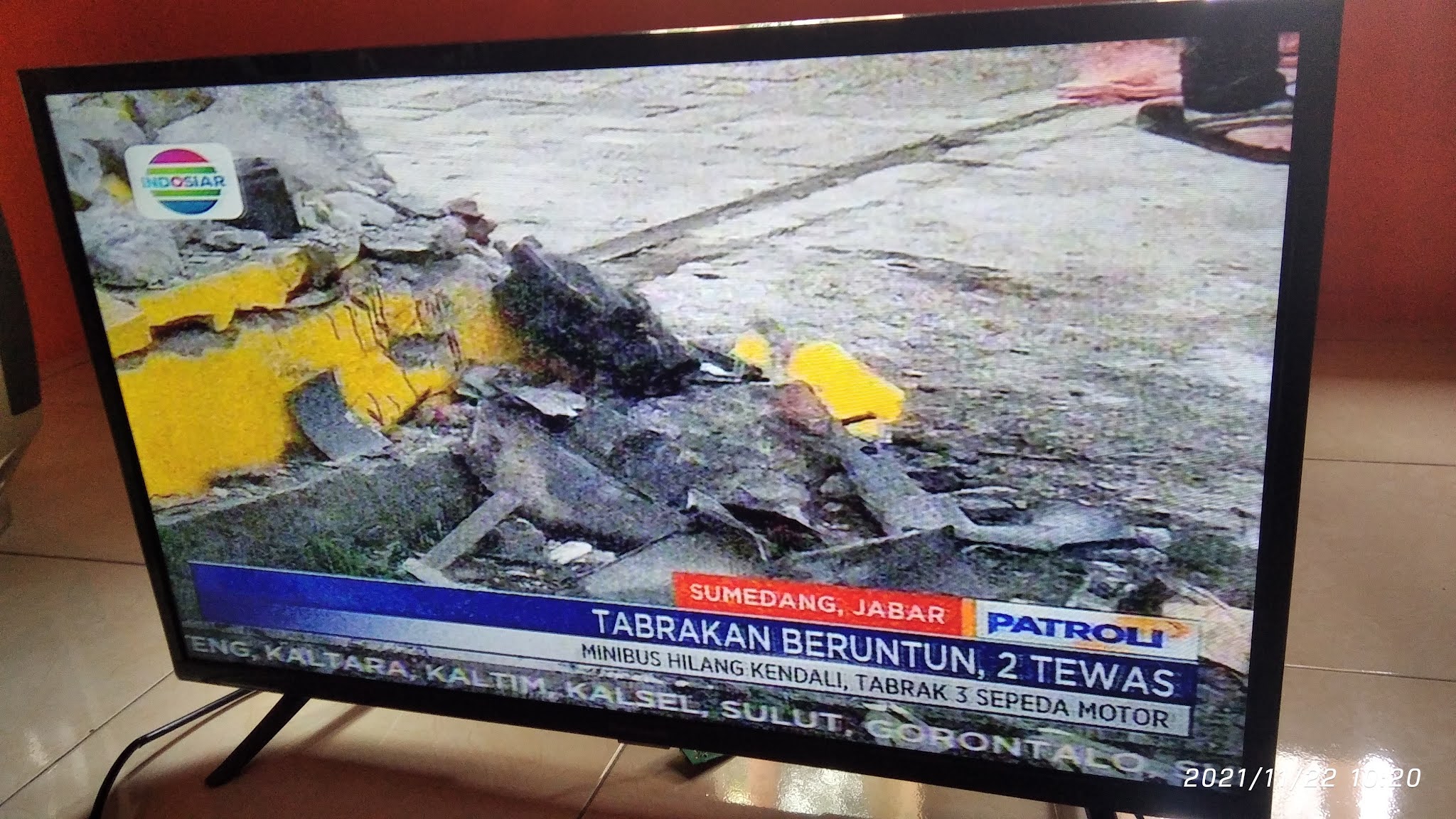

Untuk hasilnya sobat bisa lihat gambar di bawah semua normal tidak ada kekurangan


Sekian tutorial kali ini semoga bermanfa'at bagi para pemula seperti saya

Salam solder dari saya Nurjaman Elektro sampai jumpa lagi pada artikel berikutnya
