Cara Memotong Jalur Pada Panel LSC320AN09-G01

-
Gambar
 Sering kita jumpai kasus pada panel LSC320AN09-G01 terjadi blank sreen diakibatkan terjadi short kecil dari GIP scandrive sehingga tegangan dari ic multi power supply terproteksi Solusinya tentu sudah pada tau yaitu potong jalur data  Untuk mendapatkan hasil gambar yang sempurna seperti pada aslina sebelum di potong jalur  Maka cara pemotongan jalur harus tepat maka gambar akan halus seperti sedia kala tanpa ada serat kasar pada gambar Tapi masih banyak yang pelum rapih dalam pengerja'annya  Ada yang cuma potong 1 jalur Ada cuma potong 2 jalur Tentu saja selain gambar menjadi kasar kalau gambar bisa kembali itu juga akan menyebabkan jalur yang lain akan cepat short kembali jadi kurang awet Nah di bawah saya beri tanda pada gambar jalur mana saja yang harus di potong  Dengan cara itu selain gambar menjadi halus seperti aslinya juga lumayan awet Itu adalah jalur CKV1 CKV2 CKVB1 CKVB2 STV Semoga bermanfa'at
Posting Komentar

Cara Bypass Akun Google Xiaomi Redmi 5A Dengan Miracle Thunder

-
  Hallo Assalamualaikum kawan

Kali ini saya akan berbagi cara bypass akun google pada xiaomi redmi 5A dengan Mitacle Thunder


Kenapa kita harus tau cara bypass akun goole karena apabila kita mereset perangkat atau flash ulang perangkat dan lupa e-mail atau lupa kata sandi maka perangkat tidak akan terbuka ke star menu tetapi harus verifykasi akun pemilik terlebih dahulu
Naaaah kalau kita lupa e-mail atau lupa kata sandi maka perangkat tidak akan terbuka ke star menu seperti gambar di bawah




Lalu bagai mana solusinya..???
Sulusinya kita harus bypass akun google dengan sebuah tool yang bernama Miracle Thunder atau yang lain kalau kita punya tool yang laintapi dari beberapa tool yang saya coba hanya Miracle Thunder yang cocok



Oke sebelum mulai exekusi siapkan dulu bahan-bahannya sebagai berikut



Kabel USB kualitas bagus

Obeng

Pinset

Pertama
Isntall Qualcomm QDLoader HS-USB Driver dan Miracle Thunder

Ke Dua
Buka chasing hp dan penutup kaleng dengan obeng
Terus cari 2 tespoin seperti gambar di bawah dan shortkan dengan pinset sambil colokan kabel USB dan lihat device manager pastikan device terbaca di PC/Laptop




Ke Tiga
Jika device sudah terbaca buka tool Miracle Jika tombol Start Button tidak bisa di klik ubah dulu waktu di PC/Laptop atur ke tahun 2008
Lebih jelas lihat gambar di bawah


Setelah terbuka pilih Qualcomm

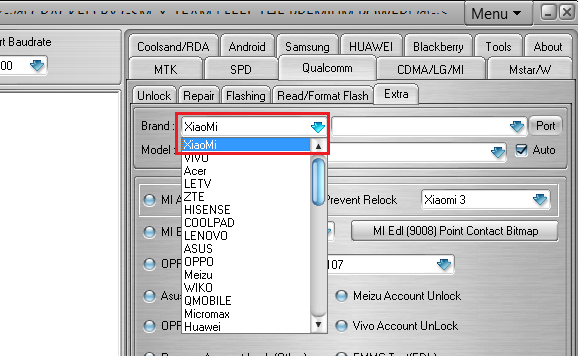

Terus klik Brand pilih Xiaomi
