Cara Memotong Jalur Pada Panel LSC320AN09-G01

-
Gambar
 Sering kita jumpai kasus pada panel LSC320AN09-G01 terjadi blank sreen diakibatkan terjadi short kecil dari GIP scandrive sehingga tegangan dari ic multi power supply terproteksi Solusinya tentu sudah pada tau yaitu potong jalur data  Untuk mendapatkan hasil gambar yang sempurna seperti pada aslina sebelum di potong jalur  Maka cara pemotongan jalur harus tepat maka gambar akan halus seperti sedia kala tanpa ada serat kasar pada gambar Tapi masih banyak yang pelum rapih dalam pengerja'annya  Ada yang cuma potong 1 jalur Ada cuma potong 2 jalur Tentu saja selain gambar menjadi kasar kalau gambar bisa kembali itu juga akan menyebabkan jalur yang lain akan cepat short kembali jadi kurang awet Nah di bawah saya beri tanda pada gambar jalur mana saja yang harus di potong  Dengan cara itu selain gambar menjadi halus seperti aslinya juga lumayan awet Itu adalah jalur CKV1 CKV2 CKVB1 CKVB2 STV Semoga bermanfa'at
Posting Komentar

Cara Perbaiki TV POLYTRON Tabung Hanya Kedip-Kedip

-

 Assalamualaikum

Salam sukses bagi kalian semua baik para pemula ataupun yang sudah mahir di bidang reparasi perangkat elektronik

Pada kesempatan kali ini saya akan membahas cara perbaiki atau analisa kerusakan TV polytron tabung yang kendalanya hanya lampu indikator berkedip-kedip


Untuk kerusakan seperti itu bukan protek tapi kegagalan system atau perangkat microcontrol gagal bekerja

Supaya mempermudah proses analisa tentu kita harus tahu dulu prinsip kerjanya

Oke saya bahas dulu sedikit prinsip kerjanya supaya sedikit faham

Sa'at perangkat tersambung ke listrik maka PSU akan mengeluarkan tegangan namun tegangan tersebut kondisi lemah atau drop yang stabil hanya tegangan 5VD untuk menyuply blok microcontrol pada ic program
Dinama tegangan itu di ambil dari sumber tegangan 50V dari Power Supply Unit (PSU) yang dalam posisi stenby jadi semua tegangan dalam posisi drop

Setelah microcontrol mendapat tegangan dia akan mulai bekerja dan mengontrol kondisi mesin sesa'at dengan memberi perintah ON pasa PSU maka semua tegangan akan naik menjadi normal dan perangkat bekerja sesa'at untuk pengecekan kondisi tiap blok pada mesin
Kalau semua pada kondisi Oke maka perangkat akan stenby kembali jika awalnya pada posisi stenby dan akan hidup normal jika awalnya hidup normal/jika sebelum terputus arus listrik perangkat dalam posisi ON
Kalau microcontrol mendeteksi ada masalah maka microcontrol akan mematikan kembali perangkat dengan memberi perintah off pada PSU atau stenby jadi PSU akan menurunkan kembali tegangan
Itu yang namanya PROTEK

Lalu bagaimana dengan gejala lapu control hanya kedip-kedip

Untuk kasus tersebut yaitu kagagalan kerja dari microcontrol
Salasatu penyebabnya yaitu kurangnya tegangan 5VD untuk menyupply microcontol atau peda posisi ON pengecekan kondisi microcontrol mengalami kegagalan kerja karena tegangan supply menurun atau drop kurang dari 4.80V

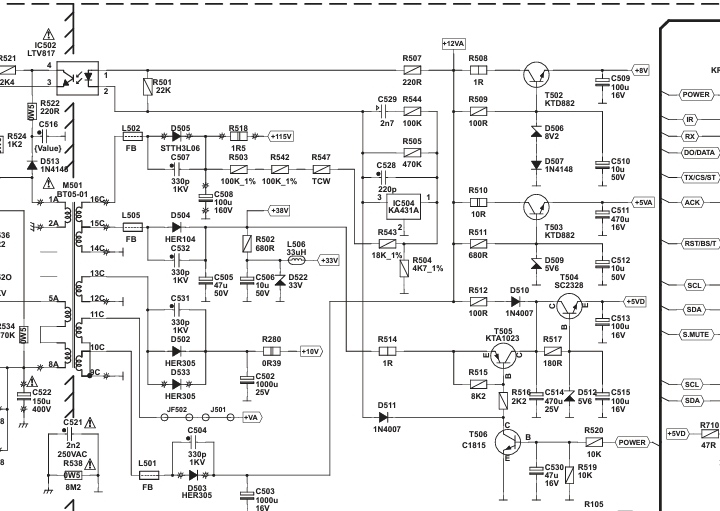

Penyebab kasus tersebut tentu ada di blok Power Supply Output



Dimana tegangan 5VD digantikan dari tegangan 10V dan kondisi 10V mengalami drop sa'at perangkat On maka perangkat akan kembali stenby dan mencoba berulang-ulang On namun gagal kembali
Itu sebabnya indikator terus berkedip

Kemungkinan penyebabnya dan saya sering temui tidak beresnya pada jumper ferrite bead (FB) jumper dari out terafo sebelum Dioda pada sumber tegangan 10V



Penyebab lain yaitu melarnya Resistor (R) pada sumber tegangan 5VD yaitu
R512
R517
Atau ZD512 sedikit bocor
Atau juga C515 C513 yang kering



Jadi untuk solusinya pastikan 5VD tidak turun pada sa'at kondisi perangkat On

Oke mungkin hanya itu pembahasan kali ini semoga bermanfa'at

Insya Allah lain di lain waktu akan di sambung dengan tutorial yang lainnya yang mungkin dengan penyebab yang spele tapi bikin pusing 7 turunan dan 8 tanjakan

Wasalam dari saya Nurjaman Elektro
