Cara Flash Ic Eeprom/SPI Flash yang Di Proteksi

-
Hi sobat kali ini saya akan membahas gimana caranya memflash ulang ic eeprom/bios/SPI flash yang di proteksi
Ic yang di proteksi biasanya gak bisa di erase/hapus meski di program seperti yang terhapus tapi ketika di Read kembali nyatanya ic tidak kosong data firmware masih ada di dalam ic jadi gak bisa di isi dengan firmware yang baru

Saya kasih contoh ic WINBOND 25Q32

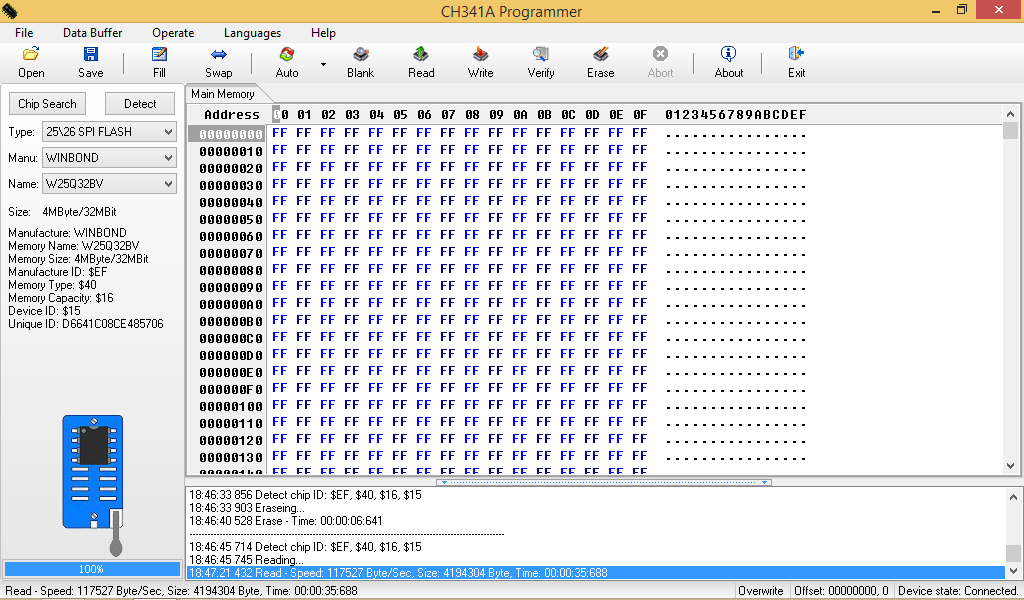

Jika kita tekan Read maka hasil data firmware akan terbaca seperti biasa dan lalu kita tekan Erase maka proses penghapusan akan cepat sekali dan hasil notifikasi seperti data yang sudah terhapus sempurna padahal data tidak terhapus sama sekali


 Seperti pada gabar ada notifikasi (Chip erasing completed, please check ic empety) akan tetapi ketia kita Read kembali data masih ada jadi tidak bisa kita isi dengan  data firmware yang baru
Jika data di sana sudah kosong maka yang terbaca di sana (FF FF FF FF) itu sudah kosong dan bisa di isi data firmware yang baru

Untuk bisa menghapus data firmware yang tersimpan di dalam ic supaya ic kosong sempurna dan bisa di isi dengan data firmware yang baru kita harus menggunakan Program AsProgramer
Yaitu dengan cara membuka dahulu proteksi ic baru kita bisa menghapus data di dalam ic sebelum mengisi ulang dengan data firmware yang baru

Untuk program kalian bisa download di bawah



Selanjutnya buka  program AsProgramer lalu Pada Hardware kita pilih CH431A


Selajutnya pilih merek dan type ic yang mau kita flash ulang


Di sana banyak sekali merak dari ic lalu kita pilih merek ic yang mau kita flash ualang pilih dengan type seperti WINBOND 25Q32V

Setelah kitapilih merak ic lalu kita klik Read Ic biarkan proses berjalan hingga selesai


Setelah proses selesai selanjutnya kita klik UnProtect Jangan cabut dulu Prgramer dari port USB atau mencabut ic karena bila programer di lepas atau ic yang di lepas dari programernya maka ic akan terProteksi kembali terus saja hapus data ic dengan klik Erase kita bisa menggunakan Program AsProgramer atau CH431A

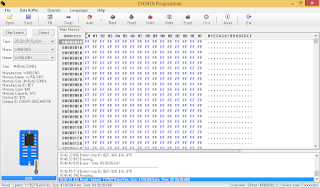

Setelah proses Erase selesai kita klik Read kembali maka data yang terbaca harus (FF FF FF FF) Seperti gambar di bawah


Setelah itu barulah bisa kita flash kembali dengan data firmware yang baru

Selamat mencoba dan semoga bermanfa'at khususnya bagi para pemula yangmasih belajar di bidang reparasi perangkat elektronik

Assalamu'alaikum warakhmatullah wabarokaatuh
