Tegangan Pada Y-main Tv Plasma

Hallo...
Assalamu'alaikum WR WB

Kali ini saya akan membahas tegangan-tegangan pada Y-main tv plasma

Lalu apa saja sih tegangan itu, fungsinya untuk apa dan dari mana saja sumbernya tegangan itu

Baik saya akan perjelas nanti di bawah mudah-mudahan pertanya'an dari sahabat teknisi bisa terjawab dan membantu mempermudah analisa kerusakan pada TV Plasma di kemudian hari
Karena tanpa kita tau dasar-dasarnya terlabih dahulu maka akan sangat kesusahan dalam proses analisa kerusakan
Sama seperti saya juga dulu sangat kebingungan sa'at dihadapkan dengan TV PLASMA namun sebelum lanjut ke tahap perbaikan saya amati terlebih dahulu block-block Y-main dan X-main secara schematics dan sedikit panduan dari schematics diagram yang berbeda karena mencari schematics diagram tiap model gak ada maka Oke lah 1 saja schematics walaupun beda model gak apa

Setelah setelah saya amati dan ternyata sama saja datiap tegangannya namun hanya saja rangkaian yang berbeda seperti jenis rapt dan juga tata letak part

Berapa lama saya mengamati itu semua....???
Saya mengamati itu selama 2 hari tanpa mengerjakan apapun yang lain sakin sebegitu besarnya keinginan saya ingin bisa memperbaiki kerusakan pada TV PLASMA tanpa ada panduan apapun dari orang lain
Dan saya sadar betapa mahalanya ilmu sehingga saya bertanya kepada setiap orang yang saya kenal di facebook yang mengerti dalam perbaikan TV PLASMA jangankan jawaban respon pesanpun gak ada
Dari situ lah muncul inspirasi untuk mengamati dan menlisnya di artikel lewat sebuah Blog dan berharap bisa membantu yang lain ya meskipun alakadarnya dan tanpa ilmu yang begitu istimewa karena jujur saya bisa bekerja di bidang perbaikan perangkat elektronik itu tanpa guru juga tanpa kursus

Oke...
Tegangan utama yang mensupply Y-main adalan teganga VS yang di ambil dar main power suplly
Besar tegangan itu adalah kisaran +180V

Sedangkan VA adalah Voltage Adres Drive
Adres Drive adalah untuk mengontrol sel-sel pixel dari atas atau dari bawah sadangkan dari samping adalah Y-buffer

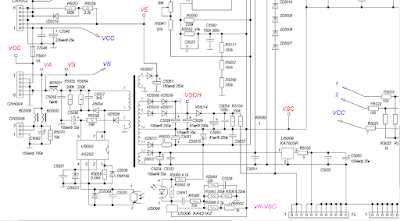

Kita lihat pada shcematics tegangan apa saja yang ada pada Y-main dan dari mana saja tegangan-tegangan itu di hasilkan

Untuk tegangan-tegangan yang lain yang ada di Y-main dan X-main itu bersumber dari tegangan VS kecuali tegangan Driver +15V dan tegangan +5V

Untuk teganga Driver +15V itu ada 2 macam
Ada yang diambil dari Main PSU ada yang dibangkitkan sendiri di Y-main

Untuk tegangan +5V biasanya untuk mensupply Octa Driver
Itu di ambildari Logic Boart atau namanya T-con

Ada juga tegangan +5V untuk Y buffer itu di ambil dari Y-main

Untuk tegangan-tegangan yang lain yang di bangkitkan di Y-main yaitu

VS Tegangan induk dari main power supply
Vset
VsetUp
Vsc H
Vsc L
Ve
Verc

Kita lihat pada skema di bawah

Tegangan Ve itu hanya untuk X-main itu juga ada 2 macam
Ada yang di bangkitkan di Y-main
Ada juga yang di bangkitkan di blok X-main itu sendiri

Untuk cara analisa kerusakan bisa baca di

Apabila Y-main atau X-main tidak bekerja atau layar gelap proses analisa singkat kita cek semua Mosfet dan IGBT kalau tidak ada yang short cek juga capasitor kecil yang berwarna hijau pastikan tidak ada yang pecah

Kalau semua komponen di atas dalam kondisi baik tapi masih saja tidak bekerja maka proses selanjutnya adalah cek semua tegangan yang di atas tadi

Apabila ternyata tegangan tidak ada maka Periksa tegangan Vs dari Main Power Supply ke Y-main apakah ada
Periksa Blok Switching yang ada di Y-main seperti skema di atas tadi apakah Output mengaluarkan tegangan atau tidak

Kalau ternyata Output pada Switching tidak mengeliarkan tegangan maka haris di periksa terlebih dahulu komponen pada rangkaian Switching mulain dari primer, skunder/Output, juga trafo Switchingnitu sendiri

Banyak kasus pada Y-main yang gagal bekerja padahal komponen di dalam Y-main itu bagus seperti FET,IGBT,Capasitor tapi Y-main tetap gagal bekerja itu di sebabkan tidak adanya tegangan Out pada Switching di Y-main

Penyebabnya macam-macam seperti
Trafo ada yang putus di dalam
Komponen di primer ada yang mengalami kerusakan
Dioda di skunder ada yang short
Komponen Feedback ada yang error seperti TL431, Optocoupler, Dan Resistor pendukungnya

Sekian dari saya mohon ma'af atas segala kekurangan nya
Jika ada pertanya'an silahkan tulis di kolom komentar atau chat di

Nurjaman Elektro
